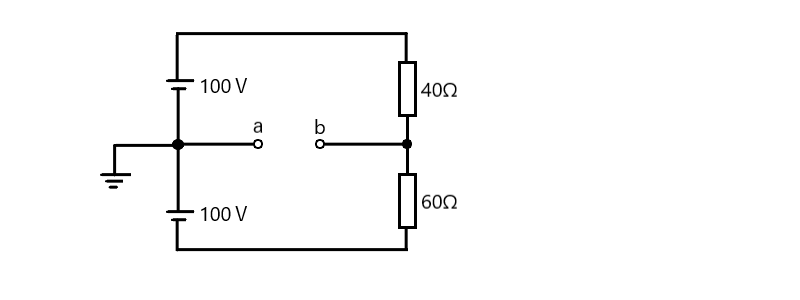

問５．図のような直流回路で、ａーｂ間の電圧［Ｖ］は。
イ．20 ロ．30 ハ．40 ニ．50
この問題、しばらくたってやると、何回やってもまた迷宮入りする奴。ａ－ｂ間って、途中で切れとるやん、電気でそんなのあったっけと、まずここでビビる。次に、１００Ｖが上と下に分かれとるという事は、ここに何が意味があるのかと邪推して迷路にはまり込み、わけがわからなくなるパターン。苦手です。

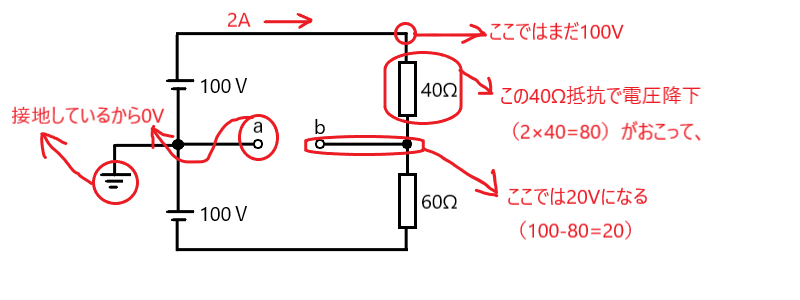

で、解き方 ① 全体に流れる電流を計算する。
１００Ｖは一緒くたにして２００Ｖでいいらしいっす。抵抗も直列だから\( 40+60=100Ω \)。で、オームの法則\( V=I×R \)、\( V \)：電圧、\( I \)：電流、\( R \)：抵抗で、「ぶい、でんあつは、あい、でんりゅう、かける、あーる、ていこう」の式を変形させた\( I=\frac{V}{R} \)から、\( \frac{200}{100} \)、で、電流は２［Ａ］。
② ａの電圧を求める。
なにぃ、ａは０Ｖ！、あー、接地しているからか。だんだんちいさくなる三本線は接地のマークです。
③ ｂの電圧を求める。
４０Ωの抵抗の前までは１００Ｖなんやね、はいはい。たぶん、ここらで１００Ｖが上下に分かれてるのが関係してるんやろね。で、４０Ωの抵抗で電圧食って、下がると。この「食って、下がる」という考え方が後々あかんくなるのかもしれんが、ここではこう考えてしのぐしかない。どんだけ下がるかというと、オームの法則\( V=I×R \)から、\( 2×40 \)で\( 80 \)。下がるのが８０Ｖなんで、ｂは１００－８０で、２０Ｖや！
④ ａ－ｂ間の電圧を求める。
ここまでくれば大丈夫、０－２０で、２０［Ｖ］、答えはイ．20や！
